【額定容量】:50-2500kva 【額定電壓】:20kv
【聯結組別編號】:Dyn11,Yyno

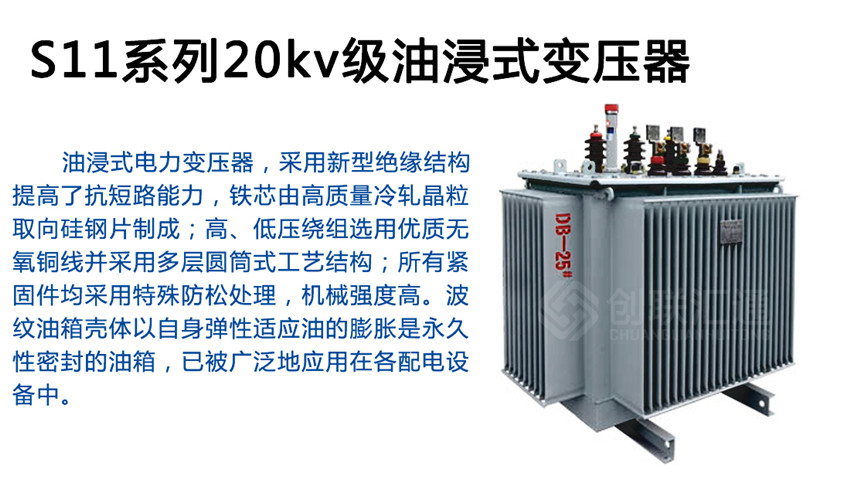

S11系列20kv級油浸式變壓器為配電網絡與工礦企業供配電系統中的重要設備,在工礦企業、農業和民用建筑中廣泛使用,也可用于石油、化工行業中多油污、多化學物質的場所。使用環境:戶外/戶內使用,海拔不超過1000m。
全國24小時銷售熱線:13263317831
一、產品特點
我公司生產的三相油浸式配電變壓器,器身采用了新型絕緣結構,提高了抗短路能力;鐵芯由高質量冷軋硅鋼片制成;高壓繞組均選用優質無氧銅線為材料,并采用多層圓筒式結構;所有堅固件均采用特殊防松處理。
產品具有高效率,低損耗的特點,可節省大量的電耗和運行費用,社會效益顯著,是家推廣的高新技術產品。
二、可靠的結構
我公司在傳統結構和成熟的技術基礎上,做了許多改進,如采用了:
1.帶縱向油道的螺旋式線圈,內部散熱更好;
2.改進了線圈端面的有效支撐,抗短路電流能力更強;
3.采用了新的吊裝結構和器身定位結構,保證在長途運輸和運行中更為可靠;
4.我們還有很多獨特而可靠的結構,為您服務;
5.選用更高性能水平的變壓器,將具有更高水平的技術含量。
三、優質的材料
選用電阻率更低的無氧銅線,并經過系列附加的表面處理,更光滑,無毛刺尖角,使變壓器的負載損耗更低,電氣性能更為可靠。
選用優質的硅鋼片,隨著性能水平的提升,采用單位損耗更低的硅鋼片,使變壓器空載損耗更低。
選用優質層壓木絕緣件,絕不開裂,即使在短路電流作用下,紋絲不動。
選用經過深層過濾的變壓器油,更低的含水、含氣、含雜質水平,變壓器工作更加可靠。
選用優質橡膠密封材料,有效防老化,杜絕滲漏。
所有原材料經過的質檢,有效防老化,杜絕滲漏。
所有原材料經過的質檢,所有原材料廠家均經過按照家標準ISO9000的嚴格審查。
四、技術經濟性能好
S11系列產品在S9系列的基礎上,空載損耗平均降低了30%;空載電流比S9下降70-85%;平均溫升降低10K,產品使用壽命增加一倍多,即使在超負載20%的條件下仍可長期運行;產品運行噪音平均降低2-4分貝。
五、全密封
選S11(M)R中的M表示油箱采用全密封結構,全密封式配電變壓器與普通油浸式變壓器相比,取消了儲油柜,油箱的波翅代替油管作為冷卻散熱元件,波紋油箱由優質冷軋薄板在專用生產線上制造,波翅可以變壓器油體積的漲縮而漲縮,從而使變壓器與大氣隔絕,防止和減緩油劣化和絕緣受潮,增強運行可靠性,正常運行免維護。
波紋油箱表面經去油、去銹、磷化處理后用三防漆涂裝,適合在冶金、石化、礦山等環境下使用。
六、變壓器產品標準
GB 1094.1-1996 GB 1094.2-1996 JB/T10088-2004
GB 1094.3-2003 GB 1094.5-2003 GB/T 10237-1988
GB/T 6451-2008 GB/T 7595-1987 JB/T 3837-2010
七、變壓器正常使用條件 變壓器特殊使用條件
海拔高度不超過1000m; 海拔高度超過1000m;
環境溫度: 環境溫度:
最高氣溫+40℃ 最高氣溫+40℃
最熱月平均氣溫+30℃ 最低氣溫-25℃
最高年平均氣溫+20℃
戶外最低氣溫-25℃
|
|
|
|
| |
|
| ||||
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
