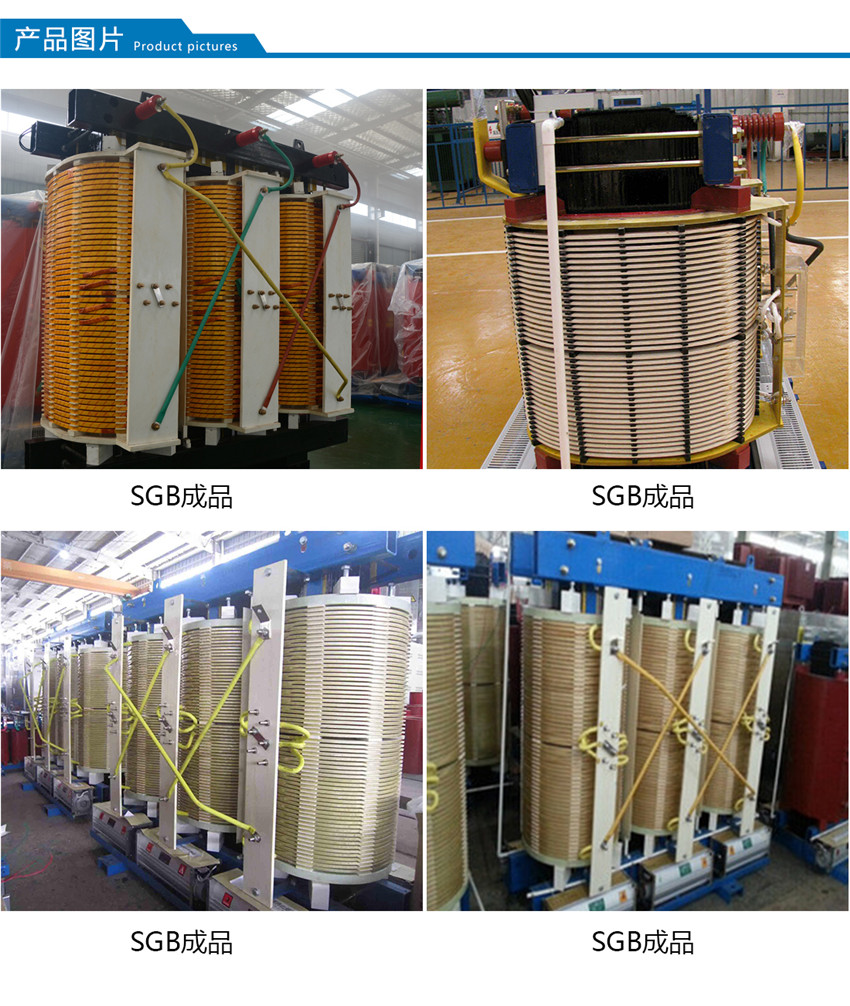

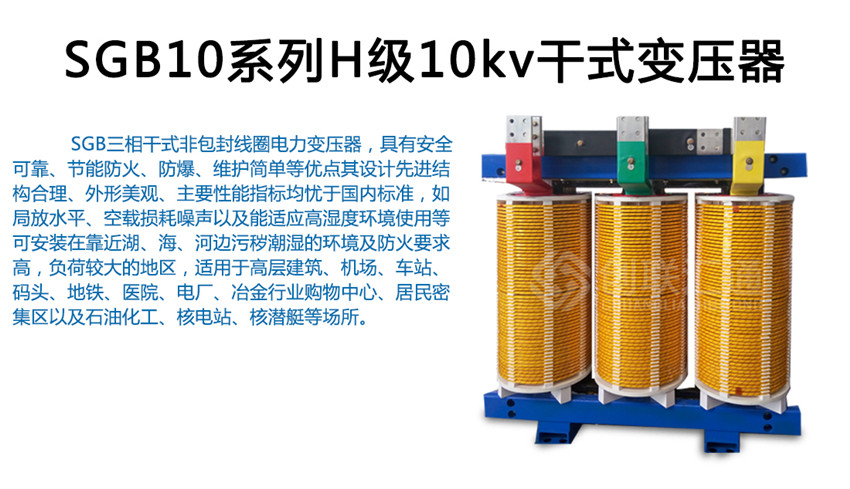

SGB10系列非包封H級干式電力變壓器產品介紹
SG10系列非包封干式變壓器的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度,灰塵不敏感等優勢,造就了其廣泛的適應性。SG10系列干式變壓器最適宜用于防火要求高,負荷波動大以及污穢潮濕的惡劣環境中。如高層建筑、機場、地鐵、發電廠、冶金、醫院、購物中心、居民密集區、石化、核電、核潛艇等重要場所。

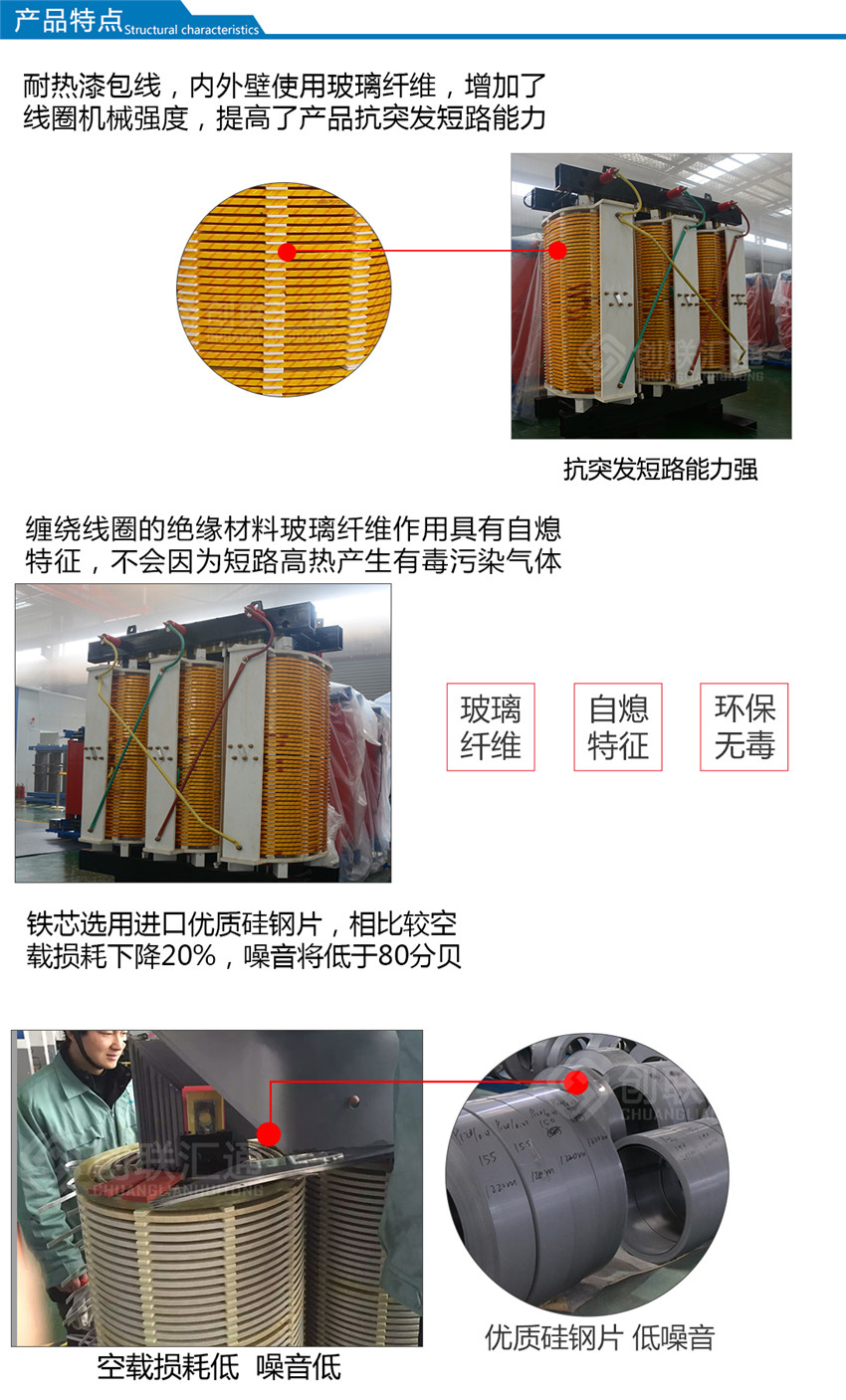

SGB10系列非包封H級干式電力變壓器結構特點
1.獨特的瓷絕緣結構,采用絕緣筒和高頻陶瓷墊塊,不變形。
2.高、低線圈先用NOMEX絕緣材料,并經VIP真空加壓設備多次浸漬特殊配方的H級絕緣,多次烘焙以后,外用高強度絕緣材料密封,并高溫固化。高壓線圈采用機械強度高,散熱條件好的連續式結構。
3.鐵芯采用高導磁性能硅鋼片疊裝而成,步進式45°全斜結構,繞組與鐵芯采用彈性固定裝置,使變壓器具有較低的空載損耗和噪音。鐵芯表面經特殊工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座,繞組固定為一體,繞組通過彈性墊塊固定,緩沖結構可減輕繞組的震動強度和降低噪音。
4.引出線端子固定在繞組上部,分接頭在繞組中部,低壓線端子為板式導電排,并采用冷壓焊。
SG(B)系列非包封H級干式電力變壓器性能特點
1.散熱條件好,熱壽命長,過負荷能力強,在120%長期過負荷、IP45條件下無強迫風冷,可長期滿負荷運行。
2.安全及阻燃性能,在800℃高溫長時燃燒下無煙霧產生。
3.抗熱擊能力(可以在-50℃下立即加滿負荷)。
4.防水密封性,良好的增水性、防潮性。
5.獨特的線圈結構和強場計算,使產品幾乎無局放產生。
6.損耗低,節能效果好,與SC9系列干式變壓器相比空載損耗平均下降10%,負載損耗下降5%。
7.壽命期后可輕易將絕緣材料和銅線分離回收利用,不污染環境。
10KV級SG(B)10型H級絕緣非包封線圈干式變壓器主要性能參數:
型號 | 額定容量(KVA) | 聯接組標 | 電壓組合(KV) | 空載損耗(W) | 負載損耗(W)145℃ | 空載電流(%) | 短路抗阻(%) | |||||
高壓 | 分接范圍 | 低壓 | 企標 | 標 | 企標 | 標 | 企標 | 標 | ||||
SG(B)10-100 | 100 |
Yyn0 或 Dyn11 |
10 6.3 6 |
±5% ±2×2.5% |
0.4 | 400 | 510 | 1880 | 2550 | 2.4 | 2.4 | 4.0 |
SG(B)10-160 | 160 | 560 | 700 | 2550 | 3650 | 2.0 | 2.0 | |||||
SG(B)10-200 | 200 | 630 | 820 | 3100 | 4680 | 2.0 | 2.0 | |||||
SG(B)10-250 | 250 | 760 | 950 | 3600 | 5500 | 1.8 | 2.0 | |||||
SG(B)10-315 | 315 | 880 | 1100 | 4600 | 6600 | 1.8 | 1.8 | |||||
SG(B)10-400 | 400 | 1040 | 1300 | 5400 | 7800 | 1.8 | 1.8 | |||||
SG(B)10-500 | 500 | 1200 | 1500 | 6600 | 9350 | 1.8 | 1.8 | |||||
SG(B)10-630 | 630 | 1340 | 1680 | 7900 | 11500 | 1.6 | 1.6 | 6.0 | ||||
SG(B)10-800 | 800 | 1690 | 2120 | 9500 | 13600 | 1.3 | 1.6 | |||||
SG(B)10-1000 | 1000 | 1980 | 2480 | 11400 | 15700 | 1.3 | 1.4 | |||||
SG(B)10-1250 | 1250 | 2350 | 2980 | 12500 | 18400 | 1.3 | 1.4 | |||||
SG(B)10-1600 | 1600 | 2700 | 3420 | 13900 | 21300 | 1.3 | 1.4 | |||||
SG(B)10-2000 | 2000 | 3320 | 4150 | 17500 | 25000 | 1.2 | 1.2 | |||||
SG(B)10-2500 | 2500 | 4000 | 50000 | 20300 | 29100 | 1.2 | 1.2 |
